spezifische Gewicht durch Nachfüllen von destilliertem Wasser verringert. Aus diesem Grund sollte das spezifische Gewicht der Batterie ermittelt werden, worauf die Batterie mit einer Schwefelsäurelösung der gleichen Stärke nachzufüllen ist. Größere Abweichungen, die nicht auf Säureverlust zurückgeführt werden können, deuten auf einen inneren Kurzschluß in der Batterie. In diesem Fall sollte die Batterie zur Überprüfung in eine Spezialwerkstatt gebracht werden. Die untenstehende Tabelle gibt das spezifische Gewicht bei einer Temperatur von 15° C bei verschiedenen Ladezuständen der Batterie an:

Vollkommen geladen 1,28

zur Hälfte geladen 1,20

entladen 1,12

rende Kontrolle der Kohlebürsten, der Bürstenhalter und Lagerbüchse. Verschmutzte und verölte Teile reinigen oder bei Verschleiß ersetzen. Durch Abnutzung unrund oder riefig gewordene Kollektoren sind in der Werkstatt zu überdrehen (Mindestdurchmesser 33,5 mm) und die Kollektorlamellen etwa 0,3 bis 0,4 mm tief einzusägen.

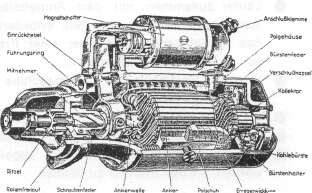

Bild 181

Schnittbild eines Bosch Schubschraubtrieb-Anlasser.

Der Anlasser

Die Drehstromüchtmaschine

Aus- und Einbau

• Massekabel am Minuspol der Batterie ab-
klemmen.

• Batteriekabel 30 und Steuerkabel Klemme 50
an den Anschlußklemmen des Magnetschal-
ters abschließen.

• Mutter sowie beide Schrauben abschrauben
und Halter abnehmen.

9 Befestigungsschrauben am Anlasserflansch

herausschrauben.

9 Anlasser nach unten herausnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge
wie der Ausbau.

Ausbau

Massekabel der Batterie und Anschlußkabel
von der Lichtmaschine abschließen.
Schraube aus dem Spannbüge! der Licht-
maschine entfernen.

Lichtmaschine nach innen drücken und den Keilriemen abnehmen.

Befestigungsschrauben vom Lichtmaschinenträger lösen und Lichtmaschine nach oben herausnehmen.

Anlasser prüfen

Zerlegung

Die Pflege des Anlassers beschränkt sich im we-
sentlichen auf eine von Zeit zu Zeit durchzufüh-

Keilriemen um die._:-Riemenscheibe legen und
Scheibe in einen Schraubstock spannen.

106



	spezifische Gewicht durch Nachfüllen von destilliertem Wasser verringert. Aus diesem Grund sollte das spezifische Gewicht der Batterie ermittelt werden, worauf die Batterie mit einer Schwefelsäurelösung der gleichen Stärke nachzufüllen ist. Größere Abweichungen, die nicht auf Säureverlust zurückgeführt werden können, deuten auf einen inneren Kurzschluß in der Batterie. In diesem Fall sollte die Batterie zur Überprüfung in eine Spezialwerkstatt gebracht werden. Die untenstehende Tabelle gibt das spezifische Gewicht bei einer Temperatur von 15° C bei verschiedenen Ladezuständen der Batterie an: Vollkommen geladen 1,28 zur Hälfte geladen 1,20 entladen 1,12	rende Kontrolle der Kohlebürsten, der Bürstenhalter und Lagerbüchse. Verschmutzte und verölte Teile reinigen oder bei Verschleiß ersetzen. Durch Abnutzung unrund oder riefig gewordene Kollektoren sind in der Werkstatt zu überdrehen (Mindestdurchmesser 33,5 mm) und die Kollektorlamellen etwa 0,3 bis 0,4 mm tief einzusägen.


	Bild 181 Schnittbild eines Bosch Schubschraubtrieb-Anlasser.

	Der Anlasser

	Die Drehstromüchtmaschine

	Aus- und Einbau

	• Massekabel am Minuspol der Batterie ab- klemmen. • Batteriekabel 30 und Steuerkabel Klemme 50 an den Anschlußklemmen des Magnetschal- ters abschließen. • Mutter sowie beide Schrauben abschrauben und Halter abnehmen. 9 Befestigungsschrauben am Anlasserflansch herausschrauben. 9 Anlasser nach unten herausnehmen. Der Einbau erfolgt in umgekehrter Reihenfolge wie der Ausbau.	Ausbau
		Massekabel der Batterie und Anschlußkabel von der Lichtmaschine abschließen. Schraube aus dem Spannbüge! der Licht- maschine entfernen. Lichtmaschine nach innen drücken und den Keilriemen abnehmen. Befestigungsschrauben vom Lichtmaschinenträger lösen und Lichtmaschine nach oben herausnehmen.

	Anlasser prüfen	Zerlegung

	Die Pflege des Anlassers beschränkt sich im we- sentlichen auf eine von Zeit zu Zeit durchzufüh-	Keilriemen um die._:-Riemenscheibe legen und Scheibe in einen Schraubstock spannen.

	106
