Riemenscheibe zusammen mit dem Lüfter
von der Läuferwelle herunterziehen und die Scheibenfeder entfernen. Von der Rückseite der Lichtmaschine den Bürstenhalter nach Lösen der Befestigungs- schrauben herausnehmen. Antriebslagerschild, Ständer und Schieif- ringlagerschild in geeigneter Weise mit ei- nem Körner kennzeichnen und das Antriebs- lagerschild vom Gehäuse abschrauben. Läufer zusammen mit dem Antriebslager- schild herausziehen und, falls erforderlich, das Antriebslagerschild unter einer Presse von der Läuferwelle abpressen. Von der Rückseite der Lichtmaschine die Diodenträger abschrauben. Lagerhalteplatte entfernen. Lager aus dem Antriebslagerschild pressen. Die Ständeranschlüsse müssen abgelötet werden, um den Ständer zu trennen. |
Außerdem sollte der Widerstand zwischen den einzelnen Ständerleitungen mit einem Ohmmeter ausgemessen werden, indem man der Reihe nach immer zwei der drei Leitungen zusammen an das Ohmmeter anschließt. Die Anzeige sollte in jedem Fall 0,26 Ohm mit einer Toleranz von + 10% betragen.
|
||
|
Rotor (Läufer)
Widerstand zwischen den Schleifringen ausmessen. Die Anzeige sollte 44 Ohm mit einer Toleranz von +10% nach beiden Seiten betragen. Die Isolierung überprüfen, indem man eine 40-Volt-Wechselstrom-Prüflampe zwischen dem Läuferrahmen und einem der Schleifringe anlegt. Falls die Schleifringe sehr schmutzig sind, können sie mit feinem Sandpapier abgeschmirgelt werden. Es ist außerdem möglich, die Schleifringe in einer Drehbank abzudrehen, vorausgesetzt, daß ein Durchmesser von 31,5 mm nicht unterschritten wird.
|
|||
|
Überprüfen der Drehstromlichtmaschine
|
|||
|
|
|||
|
Stator (Ständer)
Um zu kontrollieren, ob Kurzschlüsse im Ständer vorhanden sind, ist eine Prufiampe zwischen den Ständerlamellen und einer Klemme am Ständer anzulegen. Falls die Prüflampe aufleuchtet, ist die Isolierung unterbrochen und der Ständer muß erneuert werden. Zum Prüfen ist eine 40-Volt-Wechselstrom-Prüfiampe zu verwenden.
|
Bürstenhalter
*
Eie 40-Volt-Wechselstrom-Prüflampe zwischen die Bürsten anlegen. Die Lampe darf nicht aufleuchten. Die Länge der Bürsten zwischen der Kontaktfläche der Bürste und dem Bürstenhalter ausmessen. Die Bürste darf nicht kürzer als 8 mm sein.
|
||
|
|
|||
|
|||
|
|
|||
|

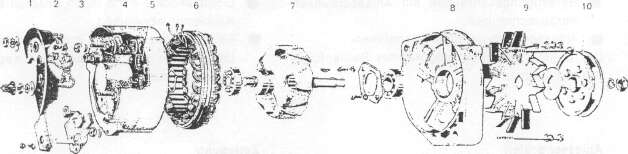

Bild 132
Montagebild der Bosch-Drehstromlichtmaschine.
1 Gleichrichter
2 Gleichrichter
3 Bürstenhalter
4 Schleifringiagerschild
5 Gleichrichter (negativ)
|
6 Ständer (Stator)
7 Läufer (Rotor)
8 Antriebslagerschild
9 Lüfter
10 Riemenscheibe
|
||
|
|
|||
|
107
|
|||
|
|
|||
