Niveauregulierung
mengen ohne Druck, dann unter Druck des im Niveauregler befindlichen Überdruckventils geprüft. Förderleistung bei n = 1000 U/min ist ca. 1 Liter/min., unter Druck ca. 0,75 Liter/min. Dazu Druck im System ablassen. Entlüfterschrauben von der Druckleitung entfernen. Druckprüfgerät 115589082100 am Verteilerstück in die Druckölleitung einbauen. Die Rückstromleitung am ölvorratsbehälter abschrauben und in ein graduiertes Meßgefäß halten. Den Vorratsbehälter bis zur Max.-ölstandsmarke auffüllen. Nun die Fördermenge der Druckölpumpe ohne Druck messen, dazu den Hebel des Niveaureglers nach unten in Stellung «Abströmen» drük-ken. Siehe Bild 240. Motor mit 1000 U/min laufen lassen und die ölmenge pro Minute im Meßgefäß messen. Zum anschließenden Messen der
fung innerhalb der vorgesehenen Toleranzen liegen. Nun die Scheinwerfereinstellung kontrollieren und richtigstellen. (Siehe elektrische Anlage).
Funktionspriifung bei höherer Hinterachslast
Jetzt nach Messung des Niveaus bei Prüflast ist der Wagen für die Messung bei höherer Hinterachslast zu belasten. Niveau an der Hinterachse bzw. Schräglenkerstellung messen. Eventuell Verbindungsstange des Niveau-Reglers zum Hebel am Drehstab nachstellen.
Druckölpumpe und Niveauregler kontrollieren
Bei 300 bis 1000 km, bei 7500 km, dann alle 1500 km prüfen. Die Druckölpumpe kann im eingebauten Zustand geprüft werden die Förder-
Bild 238 Zur Kontroll* d«r DruckSIpump»
11 VerteilerstUck 58c Entlufterschraube
58 Druckprüfgerät 58d Anschlußleitung gerade
58a Manometer 0-160 atü B2 Druckölleitung Niveaureg-
58b Anschlußstück ler-Federspeicher rechts
58 Druckprüfgerät 58d Anschlußleitung gerade
58a Manometer 0-160 atü B2 Druckölleitung Niveaureg-
58b Anschlußstück ler-Federspeicher rechts
Bild 239 Zur Kontrolle der Druckölpumpe
2 ölvorratsbehälter C Rückstromleitung Niveaureg-
2c Deckel mit Filtereinsatz
ler-Olvorratsbehälter
59 Meßgerät

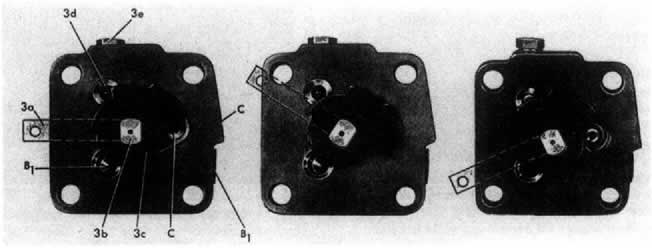

Bild 240 Funktionistollung de» Niv*aur*gUrs
Neutral
Fahrzeug in Niveaulage: Hebel in Mittelstellung
Füllen
Fahrzeugheck nach dem Beladen abgesunken, Hebel oberhalb der
Mittelstellung
Abströmen
Fahrzeugheck nach dem Entladen angehoben.
Hebel unterhalb der Mittelstellung
3 Niveauregler
3a Hebel
3b Steuerwelle
3c Steuerscheibe
3d Abströmventil
3e Verschlußschraube
B1 Druckkanal von der Druckölpumpe
C Rückströmventil zum Olvorratsbehälter
153
