Servolenkung
4 mkp Drehmoment anziehen, dann zurückdrehen, bis das Drehmoment zwischen Lenkmutter und Arbeitskolben 3 bis 5 cmkp beträgt. Gewindering zur Sicherung des Schraubdeckels mit 16 bis 20 mkp Drehmoment anziehen, danach das Drehmoment der Lenkmutter nochmals prüfen. Lenkschnecke in die Lenkmutter einbringen, dann unter Drehung der Lenkschnecke die Kugeln einfüllen. Die restlichen Kugeln sind in das Kugeleinführungsrohr zu füllen. Damit beim Aufsetzen des Kugeleinführungsrohres auf die Lenkmutter die Kugeln nicht herausfallen können, sind die Enden des Rohres mit Wälzlagerfett zu verschließen. Für den Kugelumlauf sind 30 bis 31 Kugeln zu verwenden. Der Reibwert zwischen Lenkmutter und Lenkschnecke mittels Drehmomentschlüssel auf der Kerbverzahnung der Lenkschnecke aufgesetzt, prüfen, muß 3 bis 5 cmkp ergeben. Das Durchdrehen der Lenkschnecke muß gleichmäßig ohne zu klemmen erfolgen. Ist der Reibwert zu groß, bzw. zu klein, dann muß die Lenkschnecke zusammen mit der Lenkmutter und den Kugeln komplett erneuert werden. (Bei lange gelaufener Lenkung darf der für eine neue Lenkung vorgeschriebene Reibwert im Kugelumlauf bis zu

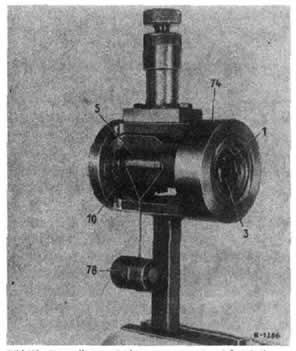

Bild 163 Feststellen des Drehmomentes zwischen Arbeitskolben
und Lenkmutter (Siehe Text)
1 Gewindering 74 Vorrichtung zum Spannen des
3 Schraubdeckel Arbeitskolbens
5 Lenkmutter 78 Gewicht
10 Arbeitskolben
mals das Drehmoment prüfen. Lagerdeckel aus der Vorrichtung nehmen und neue O-Ringe auf den Lagerdeckel aufbringen. Bei dem Zusammenbau des Arbeitskolbens ist die Lenkmutter so in den Arbeitskolben einzubringen, daß sich die Bohrungen für das Kugeleinführungsrohr unterhalb des Zentrums im Arbeitskolben für die Mittelstellungs-Kontrollschraube befindet. Nach dem Einbau des oberen Axial-Schrägkugellagers beim Einbau des Sicherungsringes darauf achten, daß der Ring richtig in der Nut im Arbeitskolben einrastet. Arbeitskolben in die Vorrichtung 11258901 5900 einpassen. Am Lineal der Lenkmutter das zur Vorrichtung gehörende Gewicht anhängen. Schraubdeckel zuerst mit ca.
Bild 165 Mit dem Drehmomentschlüssel wird der Reibwert zwischen
Lenkschnecke und Lenkmutter gemessen
Lenkschnecke und Lenkmutter gemessen
5 Lenkmutter Kugelführungsrohr 74 Vorrichtung zum Spannen des
10 Arbeitskolben Arbeitskolbens
13 Lagerdeckel 99 Zwischenstück
16 Lenkschnecke 100 DrehmomentschlOsael
20 Prozent unterschritten werden). Zusammenbau Arbeitskolben, Lenkmutter, Lenkschnecke und Lagerdeckel in das Lenkgehäuse einbringen, dabei muß der Arbeitskolben und die Lenkmutter im Lenkgehäuse so stehen, daß die Bohrung für die Büchse des Steuerschiebers im Lenkgehäuse frei ist. Büchse mit den Zentriernasen nach außen in das Lenkgehäuse ein-schieben. Das Lineal der Lenkmutter in die Aussparung der Büchse einführen. Steuerschieber
113
Bild 164 Einfahren der SUhlkugeln
5 Lenkmutter 7b Sechskantschraube mit
5b Kugellaufbahn in der Lenkmutter Sicherungsblech
5b Kugellaufbahn in der Lenkmutter Sicherungsblech
6 Kugeln 10 Arbeitskolben
7 Kugelführungsrohr 13 Lagerdeckel
7a Befestigungsschelle 16 Lenkschnecke
7a Befestigungsschelle 16 Lenkschnecke
