Servolenkung

Innensechskantschraube am unteren Flansch der Lenkungskupplung herausschrauben. Lenkstange vom Lenkstockhebel abdrücken, ebenso die Spurstange vom Lenkstockhebel. Sechskantschrauben zur Befestigung der Lenkung am Rahmenboden herausschrauben. Dann die Lenkschnecke vor der Lenkungskupplung abdrücken und Lenkung nach unten herausnehmen, öl aus der Lenkung entfernen, indem die Lenkung mit dem ölstutzen, nach unten gehalten wird und die Lenkung mehrmals ganz nach links und rechts eingeschlagen wird.

Servo-Lenkung zerlegen

Servo-Lenkung am Montagebock befestigen. Nach dem Entfernen des Splintes und dem Abschrauben der Kronenmutter, Lenkstockhebel von der Lenkwelle abziehen. Hutmutter und Sechskantmutter abschrauben, dabei die Einstellschraube gegenhalten. Dichtring abnehmen. Rundmutter mit dem Stiftschlüssel von der Einstellschraube abschrauben. O-Ring von der Rundmutter abnehmen. Innensechskantschrauben zur Befestigung des unteren Gehäusedeckels herausschrauben. Len-

Bild1S5 Zerlegen der Servo-Lenkung
9 Lenkgehäuse 44 Verschlußdeckel
29 Lenkwelle 103 Einfahrhalse
32 unterer Gehäusedeckel

kung in Mittelstellung drehen und durch leichte Hammerschläge (Kunststoffhammer) auf die Einstellschraube Lenkwelle so weit aus dem Lenkgehäuse herausschlagen, bis der untere Gehäusedeckel aus dem Einpaß des Lenkgehäuses heraus ist. Dann Einführhülse über die Kerbverzahnung der Lenkwelle schieben und Gehäusedeckel abnehmen. Die Hülse verhindert eine Beschädigung des Dichtringes. Verschluß-

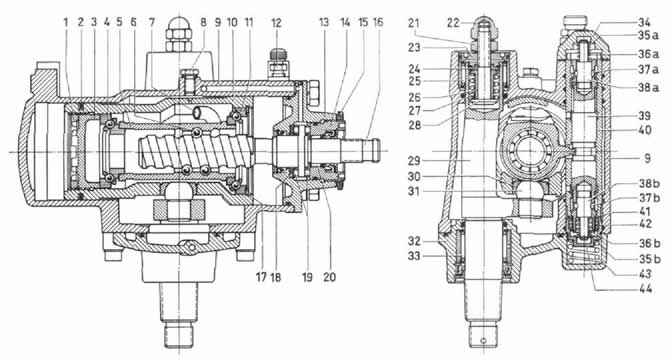

Bild IM Servo-Lenkung im Schnitt

1 Gewindering 13 Lagerdeckel

2 Teflon-Dichtring 14 Lagereinsatz

3 Schraubdeckel 15 Sechskantmutter

4 Axial-Schrägkugellager 16 Lenkschnecke

5 Lenkmutter 17 Sicherungsring

6 Kugel 18 Druckscheibe

7 KugelfUhrungsrohr 19 Längslager

8 Verschlußschraube 20 Nadellager

9 Lenkgehäuse 21 Sechskantmutter

10 Arbeitskolben 22 Hutmutter

11 Axial-Schrägkugellager 23 Rundmutter

12 Entlüfterschraube 24 Druckscheibe

26 Nadellager

26 Druckhülse

27 Druckfeder

28 Einstellschraube

29 Lenkwelle

30 Kugelpfanne im Arbeitskolben

31 Kugelzapfen

32 Gehäusedeckel

33 Nadellager

34 Oberer Gehäusedeckel
35a Druckscheibe
35b Druckscheibe

36a Druckfeder

36b Druckfeder

37a Spannstift

37b Spannstift

38a Oberer Reaktionskolben

38b Unterer Reaktionskolben

39 Steuerschieber

40 BUchse

41 Druckscheibe

42 Zentrierfeder

43 Druckfeder

44 Verschlußdeckel

109
