Vorderachse
ken. Ausbau der vorderen Stoßdämpfer. Ausbau des vorderen Drehstabes. Motor-Anschlagbegrenzung am Vorderachsträger lösen. Ausbau der Vorderfeder. Stellung der Exzenterbolzen zum Vorderachsträger markieren. Unteren Querlenker wieder provisorisch am Vorderachsträger befestigen. Vorderachsträger mit Steinbock-Wagenheber mit dem Aufsatz 115589106100 abstützen. Sechskantschrauben aus den vier Gummilagern zur Aufhängung des Vorderachsträgers am Rahmenboden lösen. Vorderachse absenken und vorziehen.
Einbau der Vorderachse
Alle Gummilagerungen auf ihren Zustand prüfen, gegebenenfalls ersetzen. Der Einbau erfolgt umgekehrt wie der Ausbau. Dann ist nach dem Abbocken des Fahrzeuges die Bremsanlage zu entlüften, der Nachlauf, der Sturz und die Vorspur zu kontrollieren und einzustellen. Schein-
Die Vorderachse
Die Vorderräder sind mit je zwei ungleich langen Dreiecks-Querlenkern am Vorderachskörper aufgehängt. Der Vorderachstragkörper ist mit vier Gummilagern an den Längsträgern des Rahmenbodens befestigt. Die Vorderachse ist wartungsfrei.
Ausbau
Muß die Vorderachse ausgebaut werden, so ist der Wagen vorn und hinten aufzubocken. Motor mit Hufe der Vorrichtung 115589106100 aufhängen. Vorderräder abnehmen. Motorlagerung vorn rechts und links lösen. Bremsleitung und Bremsschlauch voneinander trennen. Enden mit Gummistopfen verschließen. Rechts und links Spurstange vom Lenkspurhebel am Achsschenkel mit der Vorrichtung 115589083300 abdrük-

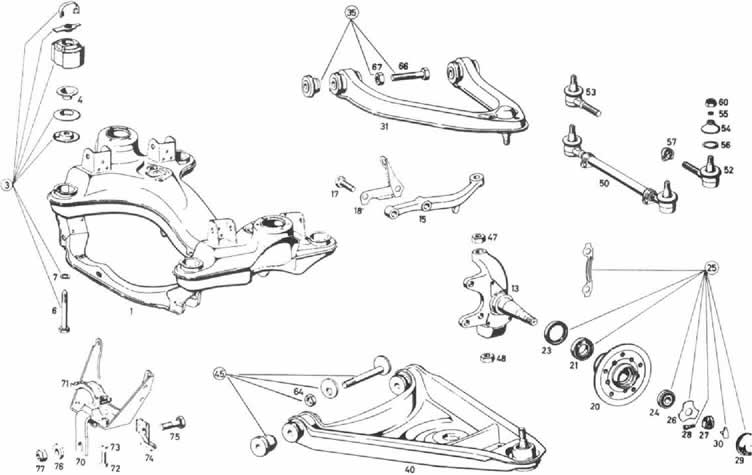

Blld 89 Montagebild der zerlegten Vorderachsaufhängung mit Achsschenkel
45 Reparatursatz Querlenker unten 64
47 Sechskantmutter 66
48 Sechskantmutter 67
50 Spurstange
62 Kugelgelenk
53 Kugelgelenk
54 Manschette
55 Spannring unten
56 Spannring oben 75
57 Klemmschelfe 76
60 Kronenmutter 77
Sechskantmutter
Schraube
Sicherungsmutter
Motoranschlag
Bügel
Schraube
Federring
Sicherungsblech
Schraube
Scheibe
Sechskantmutter
Schraube
Scheibe
Sechskantmutter
1 Vorderachstr&ger
3 Reparatursatz Vorderachsträger
4 Anschlagpuffer
6 Sechskantschraube
7 Federring
13 Achsschenkel links
15 Lenkspurhebel links
17 Schraube
18 Halter links
20 Vorderradnabe
21 Kegelrollenlager
74
23 Abdichtring
24 Kegel rollenlager
25 Reparatursatz
26 Scheibe
27 Klemm-Mutter
28 Zyl inderschraube
29 Radnabe
30 Kontaktfeder
31 Querlenker oben links
35 Reparatunsatz Querlenker oben
40 Querlenker unten links
