Kraftstoffsystem

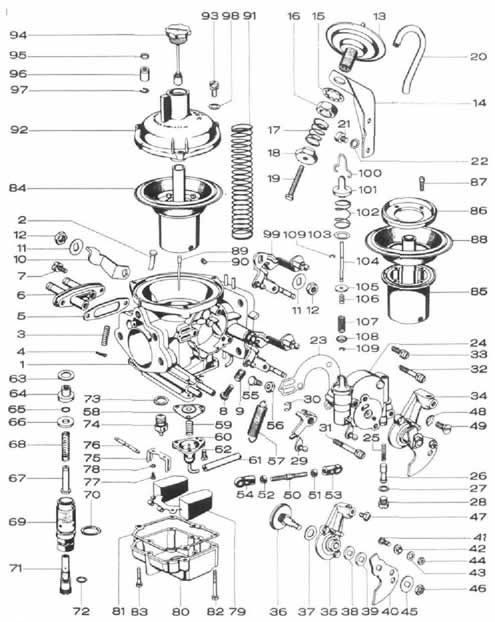

Bild 51 Stromb«rg-V«rgaser, Montagebild
1 Vergasergehause
2 Tupfer
3 Druckfeder
4 Sicherungsfeder
5 Dichtung
6 Anschlußdeckel
7 Zylinderschraube
8 Leerlauf-Einstellschraube
9 Druckfeder
10 Betätigungshebel
11 Sicherungsscheibe
12 Sechskantmutter
13 Unterdruckregler
14 Halter
15 Zahnscheibe
16 Sechskantmutter
17 Druckfeder
18 Einstellmutter
19 Sechskantschraube
20 Unterdruckschlauch
21 Zylinderschraube
22 Federring
23 Dichtung
24 Startergehäuse
25 Druckfeder
(nicht eingebaut)
26 Unterdruckkolben
27 Dichtring
28 Verschlußschraube
29 Starterhebel
30 Sicherungsscheibe
31 Zylinderschraube
32 Zylinderschraube
33 Zylinderschraube
34 Starterdeckel komplett
35 Starterdeckel
36 Drehschieber
37 Dichtung
38 Anschlagstuck
39 Abstandscheibe
40 Starterhebel
41 Klemmschraube
42 Buchse
43 Scheibe
44 Sechskantmutter
45 Sicherungsscheibe
46 Sechskantmutter
47 Klemmschraube
48 Zahnscheibe
49 Senkschraube
50 Verbindungsstange
51 Sechskantmutter
52 Sechskantmutter
82 Zylinderschraube
83 Zylinderschraube
84 Luftkolben mit Membrane
85 Luftkolben
86 Haltescheibe
87 Zylinderschrauben
88 Membrane
89 Düsennadel
90 Klemmschraube
91 Druckfeder
92 Vergaserdeckel
93 Zylinderschrauben
94 Dampfer
95 Hülse
96 Kolben
97 Sicherungsring
98 Scheibe
99 Drosselhebel
100 Klemmfeder
101 Kapp»
102 Druckfeder
103 Scheibe
104 Stange
105 Ventilplattchen
106 Druckfeder
107 Druckfeder
108 Federteller
109 Sicherungsscheibe
68 Druckfeder
69 Halteschraube
70 Gummiring
71 Leerlauf-Kraftstoff-
Regulierschraube
Regulierschraube
72 Gummiring
73 Dichtring
74 Schwimmernadelventil
75 Halter
76 Schwimmerachse
77 Zylinderschrauben
78 Federring
79 Doppelschwimmer
80 Schwimmerkammerdeckel
81 Dichtung
53 Kuqelpfanne
54 Kugelpfanne
55 Sechskantschraube
56 Sechskantmutter
57 Zugfeder
58 Unterdruckmembrane
69 Druckfeder
69 Druckfeder
60 Ventildeckel
61 Unterdruckschlauch
62 Senkschraube
63 Dichtring
64 FUhrungsrohr
65 Gummiring
66 Scheibe
67 Nadeldüse
fene Feder ersetzt werden. Zustand der Dichtungen (5), (23), (27), (37) und (81) kontrollieren, gegebenenfalls ersetzen. Ersetzen der «O»-Dichtringe.
Zusammenbau
Schwimmernadelventil einschrauben (0,1 mm
starke Dichtung). Einbau des Doppelschwim-
mers umgekehrt wie der Ausbau, nochmals Kon-
57
starke Dichtung). Einbau des Doppelschwim-
mers umgekehrt wie der Ausbau, nochmals Kon-
57
senkrecht auf die Schwimmernadel drücken. Schließt das Schwimmerventil nicht absolut dicht, so ist das Ventil mit Nadel und Dichtung zu ersetzen. Nadeldüse (67) und Düsennadel (89) auf seitlichen Verschleiß kontrollieren. Dieser Verschleiß ergibt sich, wenn Düse und Nadel nicht richtig zentriert waren. In diesem Fall sind beide Teile zu ersetzen. Sind an der Druckfeder sonstige Stellen erkennbar, so muß die betrof-
