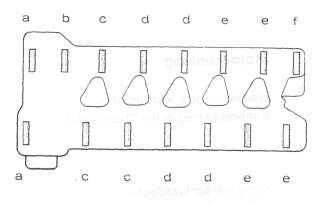

Lagerspiel radial: a = 0,06—0,12; b = 0,10—0,14; c = 0,05—0,09; d, e
undf = 0,06—0,10mm
axial 0,17—0,44mm
Hülse für Lager a:
Aussendurchmesser 37,95/37,93
Innendurchmesser 24,00/24,01
Hinweis: Für geschliffene Nockenwellen stehen Nockenwellengehäuse mit Reparaturstufen zur Verfügung.

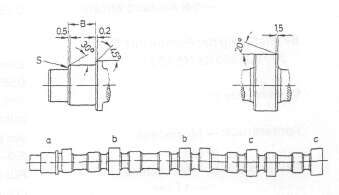

Die Lagerzapfen sind nicht gehärtet. Der Lagerzapfen «a» wird nicht geschliffen, auf ihm wird eine Abstandshülse bzw. ein Mitnehmer montiert.
Nockenwelle und Nockenwellenlagermasse für Motortyp 350 SE und 450 SE
Wellendurchmesser in mm Lagerdurchmesser in mm
Lagera: —Normalmass
-I.Rep. -Stufe
-I.Rep. -Stufe
— 2. Rep.-Stufe
Lagerb: —Normalmass
Lagerb: —Normalmass
— I.Rep.-Stufe
— 2. Rep.-Stufe
Lagere: —Normalmass
Lagere: —Normalmass
— I.Rep.-Stufe
— 2. Rep.-Stufe
Passlager:
Passlager:
— Lagerbockbreite (Lager a)
— Zapfenbreite
Lagerspiel — radial
Lagerspiel — radial
— axial
34,98/34,96
34,88/34,86
34,73/34,71
49,18/49,16
49,08/49,06
48,98/48,96 '
49,38/49,36
49,28/49,26
49,18/49,16
25,43/25,53
25,50/25,53
0,02 bis 0,06 mm
0,07bisO,14mm
25,50/25,53
0,02 bis 0,06 mm
0,07bisO,14mm
35,00/35^02 34,90/34,92 34,75/34,77 49,20/49,22 49,10/49,12 49,00/49,02 49,40/49,42 49,30/49,32 49,20/49,22
Hinweis: Für geschliffene Nockenwellen stehen Nockenwellenlager mit Reparaturstufen zur Verfügung. Die Lagerzapfen sind nicht gehärtet. Beim Nachschleifen der Anlaufstelle des Lagerzapfens ist die Stirnfläche immer so weit nachzuschleifen, dass die Zapfenbreite eingehalten wird.
120
